一、特点
　　1.两路红外光电传感器。
　　2.分辨率：0.43mm
　　　旋转运动光栅码盘：90-180 CPR*
　　　直线运动光栅尺：60 LPI**
　　3.不需调整相位。
　　4.A、B相两路TTL电平输出。
　　5．最高响应频率 20KHz。
　　6．配套定制光栅码盘，光学半径11-25mm。
　　　*CPR：每转输出的脉冲数。
　　　**LPI：(每英寸)的输出脉冲数。

资料下载,请点击图片

二、极限参数（Ta=25℃）

项目

符号

Min

Max

单位

备注

工作电源

Vcc

4.5

5.5

V



工作温度

T

-20

65

℃



输出阻抗

Rp

4.7

-

KΩ



负载电容

CL

-

100

pF



响应频率

F

-

20

KHZ



储存温度

Tstg

-40

+85

℃



输出电流

Io

1

5

mA





三、电性能参数（Ta=25℃）

参数

符号

典型值

Case1 Max

Case2 Max

最小值

最大值

单位

测试条件

脉冲宽度误差

ΔP

-

30

40

-

-

。
ｅ

-

逻辑状态误差

ΔS

-

30

40

-

-

。
ｅ

-

相位误差

ΔФ

-

10

15

-

-

。
ｅ

-

高电平输出电压(A和B)

VOH

-

-

-

2.4

-

V

Vcc=5V,IOH=0,
Ee=0

低电平输出电压(A和B)

VOL

-

-

-

-

0.4

V

Vcc=5V,Icc=1.6mA,
Ee=2.0mW/cm2

输出上升时间和下降

tr , tf

100

-

-

-

-

ns

Vcc=5V,RL=1Kohm

传播延迟,低-高,高-低

tPLH,tPHL

5

-

-

-

-

μs

Vcc=5V,RL=1Kohm

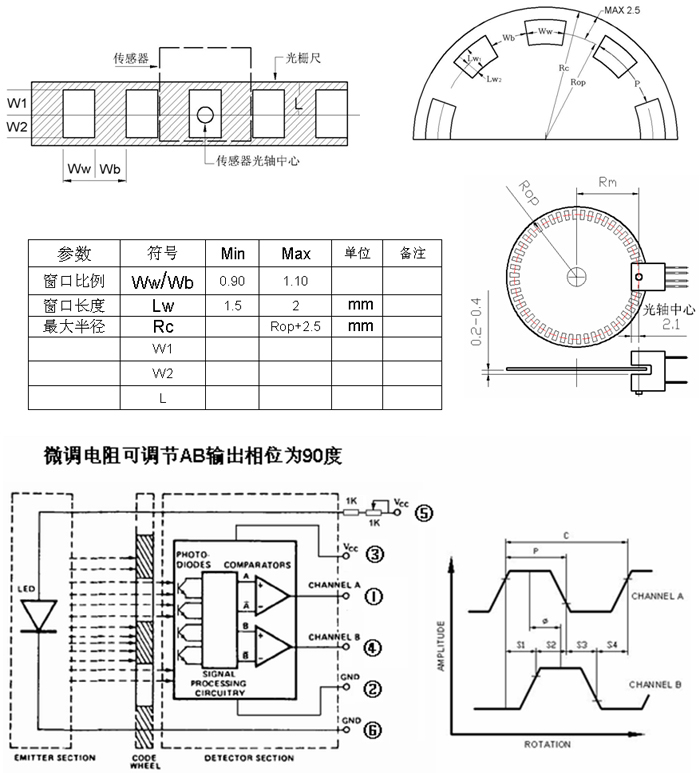

四、运动原理
