一、用途：
      电源滤波器是接在仪器设备的电源线入口处，用来衰减从电源线间侵入的噪声干扰和电源
      线与地之间窜入的干扰。由输配电系统感应来的雷电浪涌电压和负载侧产生的感应性反冲
      等瞬变尖峰电压叠加在线路间或同时加到电源线与大地之间，能够穿过仪器设备的电源部
      分到系统电路上，是引起仪器故障的主要原因。使用电源滤波器是抑制线路干扰，提高设
      备可靠性防止干扰最有效的方法之一。本产品外壳采用铁板拉伸成形，具有体积小、耐压
      高、插入损耗大等特点，广泛应用于计算机、工业控制、开关电源、各类仪器仪表、电子
      秤、音响等设备。可为用户定制特殊规格的滤波器。

  二、主要技术参数：

主要电气参数

  型 号

 工作电压 AC  DC(V)

负载电流 (A)

  电压降 (V)

 泄漏电流 (端子对地)

抗电强度 (端子对地)

MD-400 MD-401

   400V

 0.5～2.5

  <0.2

 AC 220V <1mA

AC 2000V <10 mA

MD-200 MD-201

   220V

 0.5～2. 5

  <0.2

 AC 220V <1mA

AC 2000V <10 mA

注：滤波器端子间与地间不能做抗电强度实验(因内部装有浪涌吸收器)。

正弦波衰减特性：(50Ω)

      频率

型号/ 规格

      0.1～0.6MHz

        0.6～30MHz

端子间[d B]

端子与地[dB]

 端子间[dB]

端子与地 [dB]

MD-201 MD-200

0.5～2A 5 A

＞10

＞15

＞35

＞20

 MD-401 MD-400

0.5～2A 5 A

＞10

＞15

＞25

＞20



注：

1. MD-201、401 外形尺寸参考MD-200、400。

2. MD-201、401引线长度120mm(可选择）

 固定孔径ф3.1 长孔。

 3. MD-200、MD-400 引脚直径0.8mm,长MIN8mm。

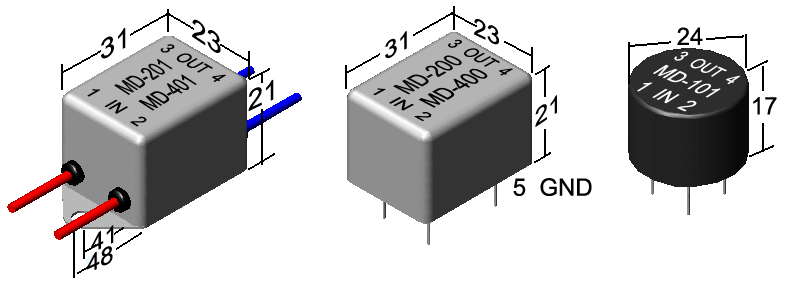

MD-200、MD-400脚距图






MD-201、200、401、400接线示意图

 三、滤波器在使用中的注意事项

　　　1、应尽量避免滤波器的进线在机柜内迂回。
2、滤波器的安装方式要有利于发挥其对高频有降低接地阻抗的特点。
3、MD-201、MD-401滤波器直接安装在结构件上，一定要除净结构件上的漆皮等绝缘物质。使 滤波器外壳与结构件保持良好的电接触。
4、MD-200、MD-400滤波器的接地端与接地点的电阻必须尽可能小。
5、注意机柜内部不可出现滤波器接地电流。
6、布线时尽量使滤波器的出线远离进线。

　
